STMicroelectronics semplifica la connettività IoT a lungo raggio con il modulo SiP LoRaWAN sub-1GHz STM32WL55JC

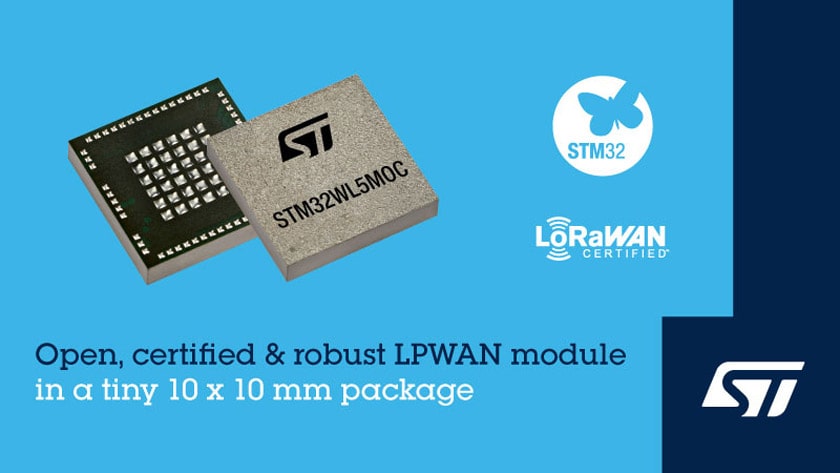

Modulo pre-certificato STMicroelectronics LoRaWAN

Pre-certificato per la connessione alle reti LoRaWAN e Sigfox, il modulo è destinato alla misurazione remota in infrastrutture inteligenti.

STMicroelectronics ha introdotto oggi un modulo programmabile System-in-Package IoT a lungo raggio e a basso consumo, realizzato con il SoC wireless STM32WL55JC dual-core, che consente di risparmiare sui costi della distinta base e sul time-to-market in applicazioni di misurazione remota, dispositivi di monitoraggio e rilevamento intelligente, consentendo una connettività wireless LPWAN semplice, immediata ed efficace.

Caratteristiche tecniche

Il modulo SiP STM32WL5MOC è disponibile in un package LGA92 da 10 mm x 10 mm contenente il SoC, oscillatori, un circuito integrato con balun, filtro e rete di adattamento, un interruttore di ricezione/trasmissione e i componenti passivi associati necessari per il funzionamento del sistema. Questa soluzione altamente integrata, consente agli utenti di accelerare la progettazione RF, risparmiare spazio e semplificare le sfide del layout dei circuiti, risparmiando così tempo e pesanti investimenti nella progettazione RF dovuti alle necessarie certificazioni e ai costi di un team di esperti.

Questo modulo SiP in miniatura consente la comunicazione dati su un raggio eccezionalmente lungo utilizzando pochissima energia, garantendo una durata della batteria del sistema superiore a dieci anni. La banda operativa compresa tra 864 MHz a 928 MHz consente l’uso senza licenza in tutte le regioni del mondo.

Il modulo  STM32WL5MOC è pre-certificato per la connessione alle reti LoRaWAN e Sigfox. Il sottosistema wireless aperto supporta più schemi di modulazione, inclusi (G)FSK, (G)MSK, BPSK, oltre alla modulazione LoRa, ed è compatibile con protocolli standard e proprietari come wM-Bus, Wi-Sun, Mioty e altri. Inoltre, la potenza di uscita RF è selezionabile fino a 22 dBm, come consentito nei territori statunitensi e asiatici, o 15 dBm secondo le normative europee.

Il cuore del sistema

Il modulo sfrutta l’architettura dual-core SoC STM32WL55 con 256KB di Flash e 64KB di RAM su chip per garantire prestazioni in tempo reale dell’applicazione utente. Il core Arm Cortex -M4 del SoC con estensioni DSP e Cortex -M0+ implementano entrambi la protezione della memoria per una maggiore sicurezza. Cortex -M0+ dispone di servizi sicuri aggiuntivi, tra cui la gestione delle chiavi, l’installazione e l’aggiornamento sicuri del firmware e il livello MAC sub-GHz sicuro. È inoltre disponibile un’opzione con STSAFE-A110 integrato per rafforzare ulteriormente la sicurezza end-to-end dei dati e della rete.

STM32WL5MOC è completamente integrato nell’ecosistema di sviluppo STM32 ed è supportato dallo strumento STM32CubeMX per l’inizializzazione del progetto e lo sviluppo del software. È disponibile anche la scheda di prototipazione wireless B-WL5M-SUBG1 che contiene un modulo STM32WL5MOC per facilitare la valutazione e l’integrazione del software. La scheda alimentata tramite USB è pronta per l’uso e viene fornita con un’antenna montata.

I moduli STM32WL5MOCH6TR sono attualmente in produzione e disponibili a partire dal prezzo di 9,09 dollari per ordini di 10.000 pezzi. Il prezzo della scheda di prototipazione B-WL5M-SUBG1 parte da USD 52,50.
