STMicroelectronics presenta il raddrizzatore sincrono SRK1004 per convertitori basati su transistor al silicio o GaN

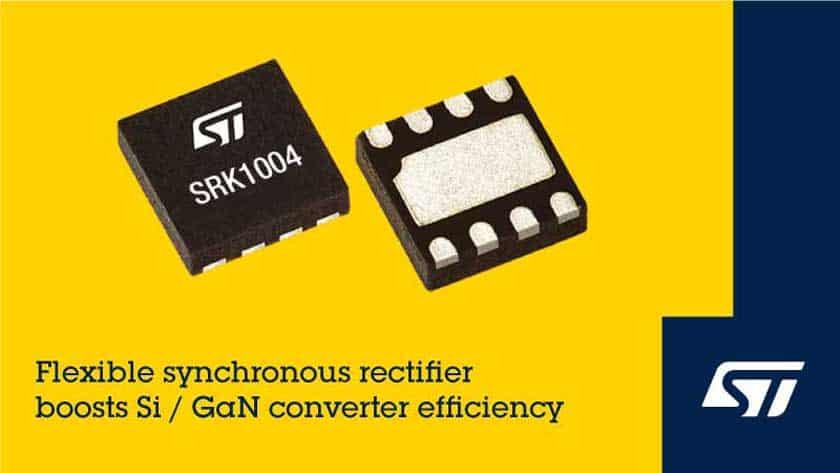

STMicroelectronics presenta il raddrizzatore SRK1004

Semplifica il funzionamento e aiuta a risparmiare energia negli alimentatori industriali, nei caricabatterie per dispositivi portatili e negli adattatori AC/DC.

Il nuovo controller per raddrizzatore sincrono SRK1004 di STMicroelectronics semplifica la progettazione e migliora l’efficienza dei convertitori realizzati con transistor al silicio o GaN, inclusi alimentatori industriali, caricabatterie per dispositivi portatili e adattatori AC/DC.

SRK1004: caratteristiche tecniche

In grado di resistere fino a 190 V al suo ingresso di sense, l’SRK1004 può essere collegato in una configurazione high-side o low-side. Quattro varianti consentono agli utenti di evitare calcoli complessi ottimizzando la progettazione attraverso la sola selezione del dispositivo, impostando la tensione di gate-drive tra 5,5 V o 9 V, con MOSFET a livello logico, MOSFET standard o transistor GaN. Adatto per topologie flyback con clamp attivo, risonante e quasi risonante (QR) non complementari, SRK1004 introduce un algoritmo di spegnimento di nuova generazione che semplifica il funzionamento e risparmia energia.

Le caratteristiche di questo controller consentono ai convertitori di fornire un’elevata potenza di uscita in dimensioni compatte. La frequenza operativa può arrivare fino a 500kHz, consentendo l’uso di minuscoli componenti magnetici e massimizzando i vantaggi della tecnologia wide bandgap quando si utilizzano transistor GaN. Il controller è realizzato con il processo SOI (silicio su isolante) di ST, che garantisce prestazioni robuste pur prevedendo un minuscolo contenitore DFN-6L da 2 mm x 2 mm.

Grazie alla estesa tensione di alimentazione compresa tra 4 V e 36 V, l’SRK1004 può essere alimentato da una varietà di tensioni industriali standard. L’ampio intervallo di tensione in ingresso fornisce inoltre la flessibilità necessaria per regolare il rapporto step-down per un’efficienza ottimale. Inoltre, grazie al rilevamento rapido dei cortocircuiti integrato, il controller contribuisce a realizzare apparecchiature robuste e affidabili.

Disponibile in quattro versioni

Dei quattro modelli introdotti, SRK1004A e SRK1004B sono configurati per una tensione di gate-drive di 5,5 V e possono essere utilizzati con MOSFET a livello logico o transistor GaN. I modelli SRK1004C e SRK1004D per tensione di gate drive da 9 V sono adatti ai MOSFET progettati per segnali di gate drive standard.

Tutte le varianti dei controller con raddrizzamento sincrono SRK1004x sono già in produzione e disponibili a partire da 0,45 dollari per ordini di 1.000 unità. Sono disponibili anche le schede di valutazione EVLSRK1004A , EVLSRK1004B , EVLSRK1004C ed EVLSRK1004D per accelerare la valutazione e l’inizio della progettazione di ciascun prodotto, al prezzo di 50,00 dollari.

Ulteriori informazioni sono disponibili al seguente link.
