L’innovativo controllo dello sfasamento (PSC) aumenta l’efficienza dell’alimentatore senza carico e garantisce una regolazione profonda senza sfarfallio nelle applicazioni di illuminazione.

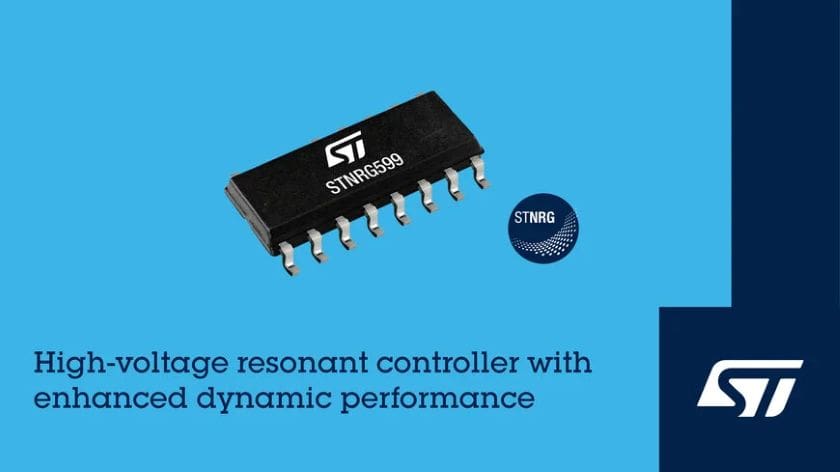

STMicroelectronics ha introdotto i controller STNRG599A e STNRG599B per topologie di convertitori risonanti con innovativo controllo dello sfasamento (PSC) che aumenta l’efficienza dell’alimentatore senza carico e garantisce una regolazione profonda senza sfarfallio nelle applicazioni di illuminazione.
Il controller STNRG599A è ottimizzato per la conversione di potenza, con circuito integrato di scarica X-capacitor di sicurezza, specifico per adattatori, caricabatterie, alimentatori TV e alimentatori industriali. Il controller STNRG599B, senza circuito di scarica, è destinato ai driver di illuminazione. I controller operano fino a una frequenza massima di 750 kHz, con un ampio intervallo di tensione di ingresso per gestire applicazioni da 90 W a diverse centinaia di Watt.
In ciascun circuito integrato, due uscite complementari pilotano interruttori esterni lato alto e lato basso sfasati di 180°, con commutazione a tensione zero su tutto l’intervallo operativo. La tecnica PSC di ST regola l’uscita controllando direttamente lo sfasamento tra la tensione a mezzo ponte e la corrente del serbatoio risonante. Ciò riduce la sensibilità del loop di controllo alle tolleranze dei componenti LLC/LCC, stabilizzando le soglie di ingresso e uscita in modalità burst, migliorando il comportamento dinamico e aumentando la reiezione del ripple della tensione di ingresso.
Entrambi i controller integrano la prevenzione dell’hard-switching e la protezione anti-capacitive. Inoltre, la protezione da sovracorrente con spegnimento ritardato e riavvio automatico controllato da un pin esterno consente una gestione flessibile di sovracorrenti di breve durata, sovraccarichi persistenti e cortocircuiti in uscita. È inoltre presente una protezione non-latched contro il calo di tensione DC (brown-out/brown-in) con soglie di attivazione e disattivazione programmabili, che impedisce il funzionamento quando la tensione di ingresso è al di fuori dell’intervallo selezionato.
Utilizzando la scheda di valutazione EVLG599-250WLLC associata, gli utenti possono esplorare rapidamente come il PSC migliori le prestazioni e l’efficienza di adattatori AC/DC, convertitori DC/DC industriali e in generale alimentatori a commutazione. La scheda combina l’STNRG599A con il raddrizzatore sincrono SRK2001A di ST e il sistema di alimentazione MasterGaN1L in package, che contiene due FET GaN da 150 mΩ e un driver half-bridge offline. Il convertitore – pronto all’uso – senza dissipatore di calore, ha una corrente di standby inferiore a 1 µA e fornisce fino a 10 A di corrente di uscita continua in un ingombro di 78 mm x 54 mm x 23 mm.
I modelli STNRG599A e STNRG599B sono già in produzione, in un package SO16N, con prezzi unitari a partire da 0,61 USD per ordini di 1000 pezzi.
Il modello EVLG599-250WLLC è disponibile sull’eStore o tramite i distributori al prezzo di USD 336,00.
