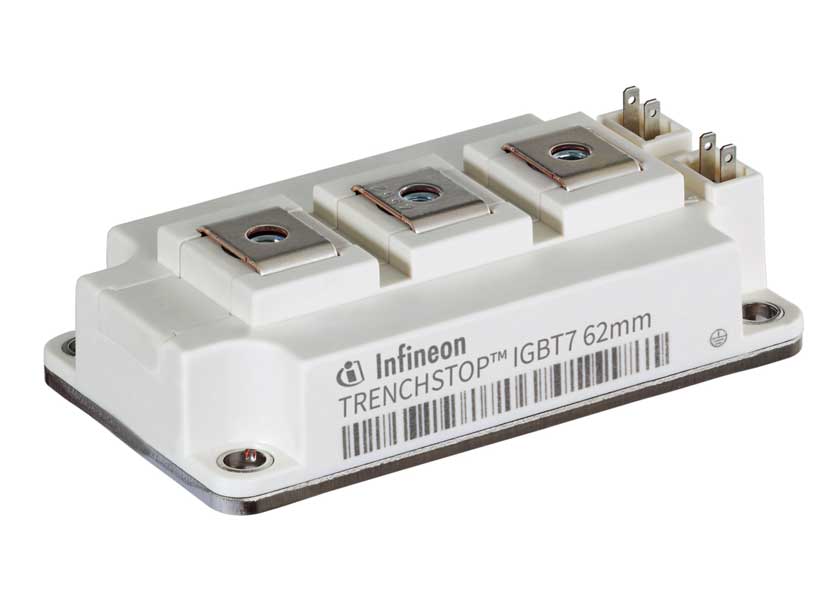

Infineon Technologies presenta un nuovo portafoglio di moduli a semiponte a emettitore comune da 62 mm con chip IGBT7 TRENCHSTOP da 1200 V. L’attuale ampia gamma di offerte nel collaudato alloggiamento da 62 mm viene ampliata con la nuova classe di corrente massima di 800 A. L’aggiunta offre ai progettisti di sistemi un elevato grado di flessibilità nella progettazione di soluzioni di alimentazione a corrente più elevata, offrendo allo stesso tempo densità di potenza e prestazioni elettriche più elevate. Il nuovo prodotto è in grado di soddisfare le esigenze di solar central inverters così come applicazioni di azionamento industriale e gruppi di continuità (UPS). È inoltre adatto a ricarica EV, sistemi di accumulo di energia (ESS) e altre nuove applicazioni industriali di elevata potenza.
Basata sulla nuova tecnologia trench micro-pattern, la famiglia di moduli da 62 mm con chip TRENCHSTOP IGBT7 da 1200 V presenta perdite statiche significativamente inferiori rispetto ai moduli con chip IGBT4. Ciò si traduce in una significativa riduzione delle perdite nelle applicazioni, in particolare negli azionamenti industriali che in genere funzionano a frequenze di commutazione intermedie. Anche il comportamento durante le oscillazioni e la controllabilità dell’IGBT sono stati migliorati. Inoltre, i nuovi moduli di potenza presentano una temperatura massima di giunzione in sovraccarico di 175°C.
Una solida piastra base in rame nichelato e morsetti principali a vite assicurano l’elevata robustezza meccanica dell’alloggiamento del modulo da 62 mm. I terminali principali si trovano al centro dell’alloggiamento, il che li rende particolarmente adatti per circuiti paralleli con configurazioni a 3 livelli grazie alla connessione del circuito intermedio a bassa induzione. Il design e le dimensioni del package standard invariati all’interno della famiglia di moduli supportano la compatibilità meccanica con le versioni precedenti. Inoltre, tutti i moduli sono disponibili con il materiale di interfaccia termica pre-applicato (TIM) di Infineon.
Il portafoglio 1200 V TRENCHSTOP IGBT7 62 mm può già essere ordinato; a breve saranno disponibili anche varianti con TIM pre-applicato.
Ulteriori informazioni sui moduli sono disponibili al seguente link mentre questa è la pagina per saperne di più sul contributo di Infineon all’efficienza energetica.
