Da ROHM due nuovi switch low side compatti e smart: riducono la perdita di potenza e aumentano la sicurezza

Rappresentano l’alternativa a relé meccanici e MOSFET e sono in grado di soddisfare i requisiti di sicurezza funzionale nelle applicazioni automotive e in campo industriale.

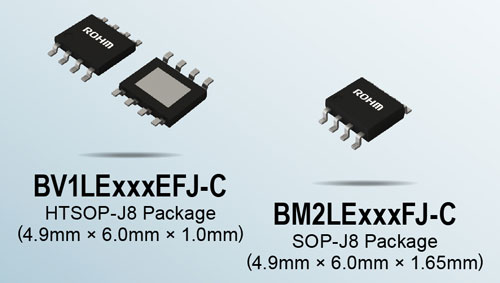

ROHM ha rilasciato una nuova generazione di interruttori intelligenti low side da 40 V a uno e due canali: le serie BV1LExxxEFJ-C e BM2LExxxFJ-C. Queste due famiglie di prodotti sono pensate per applicazioni in campo automotive e industriale. Sono prodotti qualificati AEC-Q100 e idonei a sistemi come il body control dell’auto, le unità di controllo motore, la trasmissione, i moduli LED e i PLC (controllori logici programmabili) industriali.

Con sempre più componenti elettronici e con la maggiore digitalizzazione delle apparecchiature di vario tipo, si avverte l’esigenza di soluzioni applicative di dimensioni più contenute e con distinte base (BOM) alleggerite. Vi sono poi anche temi e tendenze globali, come le emissioni di CO₂ o la guida autonoma, che impongono requisiti più stringenti e architetture più complesse, e di conseguenza richiedono livelli più alti di sicurezza e resistenza. Le soluzioni discrete tradizionali che prevedono relé meccanici o MOSFET non sono più in grado di soddisfare tali requisiti, né di offrire protezione dai guasti di sistema. Con la maggiore domanda di elevata integrazione, caratteristiche di sicurezza aggiuntive, intelligenza integrata e funzioni di diagnostica, ecco che gli Intelligent Power Device (IPD), noti anche come interruttori smart, diventano un componente fondamentale dei sistemi elettronici all’interno di un mercato in continua crescita.

ROHM si è adoperata fin da subito per soddisfare questo fabbisogno del mercato: già nel 2014, infatti, aveva sviluppato un processo dedicato all’alimentazione intelligente. Combinando innovazione, una tecnologia a risparmio energetico, l’ottimizzazione dei processi e le competenze nel campo del design analogico, ROHM riesce a offrire un’ampia gamma di prodotti dalle prestazioni elevate. La protezione integrata contro sovratemperatura, sovracorrente e sovratensione, le caratteristiche di diagnostica anch’esse integrate e il feedback del microcontrollore garantiscono prestazioni superiori e affidabilità, oltre che una vita utile e un’affidabilità maggiori rispetto alle soluzioni con componenti discreti.

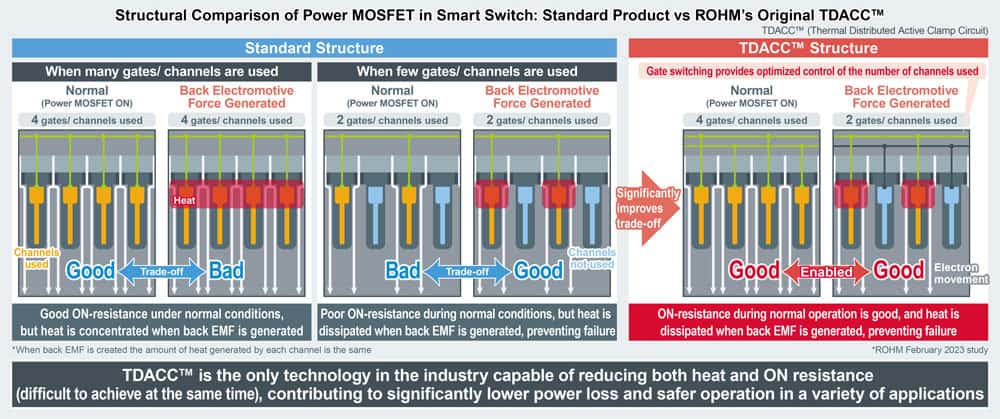

La famiglia dei prodotti BV1LExxxEFJ-C e BM2LExxxFJ-C è composta da dispositivi intelligenti low side dotati di tutte le caratteristiche fin qui descritte, in grado di gestire la commutazione di corrente per ogni tipo di carico resistivo, capacitivo o induttivo. Allo spegnimento di un carico induttivo, il MOSFET di potenza all’interno dell’interruttore intelligente deve dissipare tutta l’energia magnetica accumulata fino a quel momento nel campo magnetico dell’induttore. Durante questo periodo il dispositivo si protegge bloccando attivamente la tensione a un livello di sicurezza. La potenza dissipata genera calore, che si distribuisce sulla superficie del MOSFET di potenza integrato. I nuovi prodotti ROHM sono i primi del settore a combinare la riduzione del calore con una bassa resistenza di conduzione (difficile da ottenere in dimensioni compatte), controllando in modo ottimale il numero di canali che trasportano corrente, utilizzando la tecnologia proprietaria TDACC (Thermally Distributed Active Clamp Control) che offre una maggiore capacità di integrazione, consentendo a ROHM di annunciare il primo prodotto a 2 canali da 40 mΩ (resistenza ON) del settore nel compatto package SOP-J8. La gamma comprende configurazioni sia a 1 che a 2 canali con un ampio spettro di valori di resistenza di ON (40/80/160/250 mΩ), per soddisfare le esigenze più disparate della clientela. Inoltre, la tolleranza di scarica a contatto che accomuna tutti i prodotti della famiglia è più alta di altri prodotti standard: un ulteriore aspetto di sicurezza durante il funzionamento all’interno di vari tipi di apparecchiature elettroniche.

Sfruttando la tecnologia TDACC, ROHM continuerà anche in futuro a sviluppare Intelligent Power Device con resistenza di ON più bassa e una maggiore integrazione delle caratteristiche. In questo modo ROHM riuscirà ad arricchire il proprio portafoglio prodotti confermando il profondo impegno a far fronte alle esigenze dei clienti con prodotti dalle prestazioni superiori, funzionalità migliorate, estrema efficienza energetica, tagli ai costi e maggiore sicurezza.

Confronto della tolleranza di scarica a contatto:
Prodotti nuovi vs. standard


Gli interruttori intelligenti ROHM


La nuova line-up di prodotti

Informazioni sul marchio ComfySIL
ROHM ha lanciato il marchio ComfySIL per gli stakeholder e i clienti coinvolti in quella progettazione di sicurezza funzionale che può contribuire alla sicurezza, alla solidità e al comfort dei sistemi sociali. Il marchio ComfySIL viene attribuito ai prodotti che rispecchiano il concept ComfySIL di sicurezza funzionale non solo nel campo dell’automotive, ma anche nel mercato delle apparecchiature industriali.
Maggiori informazioni su ComfySIL: https://www.rohm.com/functional-safety

Esempi applicativi

  • BCM (Body Control Module), luci interne/esterne, motore, trasmissione e altri sistemi elettrici del veicolo
  • Apparecchiature industriali come i PLC (controllori logici programmabili)

Adatti a una vasta gamma di applicazioni, oltre che ai sistemi industriali e in campo automotive.

Informazioni sulle vendite online

Data di lancio delle vendite: febbraio 2023
Distributori online: Digi-KeyMouser e Farnell
Lancio previsto anche presso altri distributori online.

Confronto con gli interruttori più diffusi
rispetto ai relé meccanici

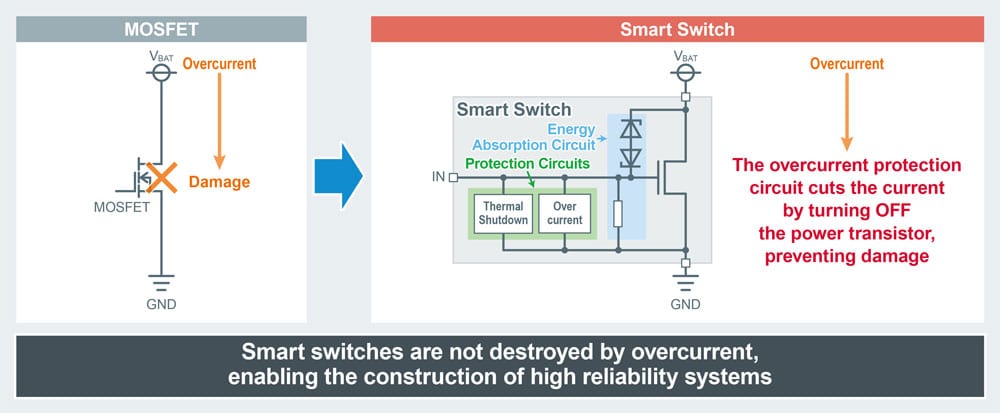

rispetto ai MOSFET

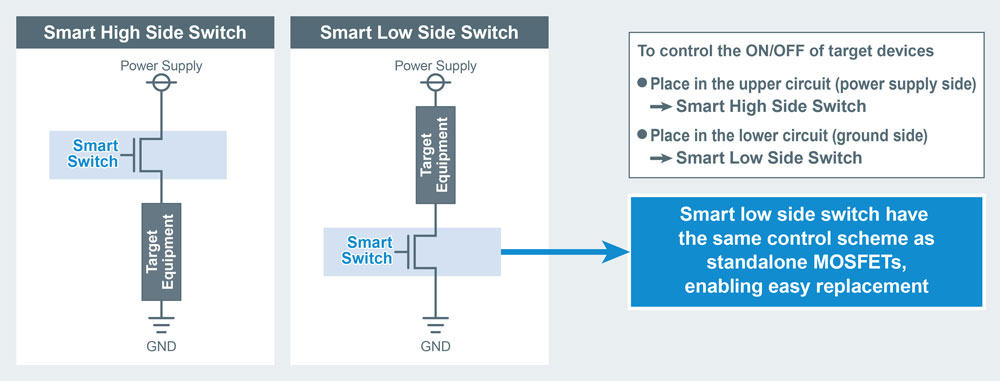

Confronto tra gli interruttori smart high side / low side
