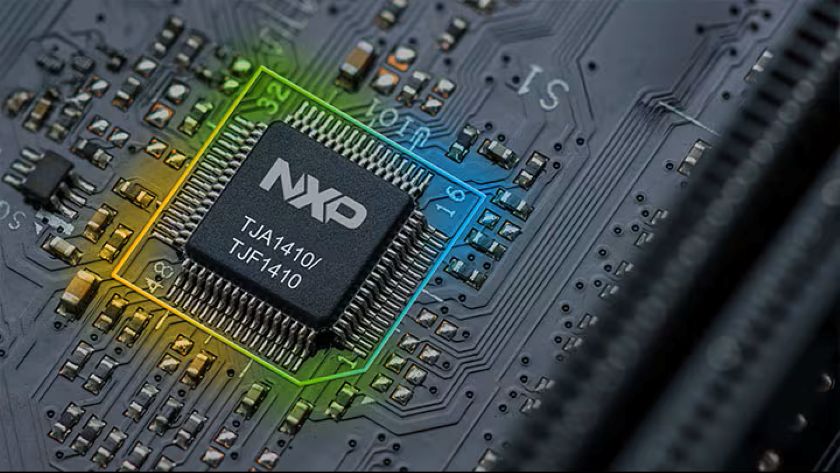

I transceiver PMD TJA1410 per il settore automobilistico e TJF1410 per il settore industriale consentono agli OEM di implementare Ethernet multi-drop a basso costo fino all’edge della rete, fondamentale per architetture scalabili industriali e di veicoli definiti dal software (SDV).
NXP Semiconductors ha annunciato oggi i primi transceiver 10BASE-T1S Physical Medium Dependent (PMD) rilasciati in produzione, il TJA1410 per il settore automotive e il TJF1410 per l’automazione industriale e degli edifici. Questi dispositivi rappresentano un grande passo avanti nel networking Ethernet, consentendo agli OEM di estendere Ethernet fino all’edge della rete, fornendo una base di rete unificata e scalabile per accelerare la transizione verso architetture definite dal software. Offrono un robusto percorso dati Ethernet con una semplicità simile a quella del CAN e costi di sistema notevolmente ridotti per un’implementazione scalabile. Il TJA1410 è pienamente qualificato per applicazioni di sicurezza funzionale nel settore automotive, mentre entrambi i dispositivi supportano le più recenti specifiche Open Alliance TC14 e solide prestazioni EMC.
Il transceiver PMD divide un PHY Ethernet tradizionale in due parti, consentendo l’integrazione della porzione digitale nell’MCU host o nello switch, mentre il PMD gestisce le funzioni analogiche essenziali per la trasmissione e la ricezione dei segnali sul supporto fisico. Questo approccio consente bassi costi di sistema e una semplicità simile a quella del CAN per le implementazioni Ethernet a 10 MB.
I vantaggi della soluzione 10BASE-T1S
Con l’evoluzione dei sistemi automotive e industriali verso architetture definite dal software, gli OEM necessitano di un modo semplice ed economico per portare Ethernet all’edge della rete.
TJA1410 e TJF1410 accelerano questa transizione offrendo un’esperienza affidabile, compatta e di tipo CAN per l’implementazione Ethernet. Con 10BASE-T1S all’edge, gli OEM possono facilmente implementare funzionalità avanzate come la fusione di sensori basata sull’intelligenza artificiale e gli aggiornamenti over-the-air nei veicoli definiti dal software di nuova generazione. Traggono vantaggio da una soluzione Single Pair Ethernet (SPE) multi-drop a basso costo che riduce il cablaggio, elimina i gateway e unifica i dispositivi edge sotto un’unica dorsale Ethernet comune.
Nel settore automobilistico, il nuovo dispositivo consente agli OEM di scalare Ethernet in architetture di tipo body, comfort e zonal, mantenendo al contempo i requisiti di sicurezza funzionale. Nell’automazione industriale e degli edifici, consente la migrazione dai bus di campo legacy a reti Ethernet end-to-end sicure e scalabili.
I commenti
“10BASE-T1S è una tecnologia fondamentale che rende finalmente Ethernet praticabile fino al nodo finale, nei sistemi automotive, industriali e di edilizia. Con i nostri nuovi transceiver PMD, eliminiamo le barriere di costo e complessità e offriamo ai nostri partner un percorso scalabile per estendere Ethernet fino all’edge delle loro reti. Con questo lancio, stabiliamo un nuovo punto di riferimento per la connettività Ethernet conveniente e sicura nelle architetture software-defined di nuova generazione”, ha dichiarato Ritesh Saraf, vicepresidente e direttore generale Ethernet, NXP Semiconductors.
Specifiche tecniche
Il TJA1410 è progettato per applicazioni automotive che richiedono supporto per la sicurezza funzionale e offre conformità allo standard ISO 26262 ASIL B, robuste prestazioni EMC, bassa corrente di riposo e supporto per la riattivazione remota (OA TC10/TC14) per una maggiore efficienza energetica. Il dispositivo può funzionare con induttori di modo comune CAN FD a basso costo, riducendo i costi complessivi del sistema per reti 10BASE-T1S.
Insieme alle MCU e agli switch automotive di NXP che integrano porte 10BASE-T1S protette da MACsec, tra cui le famiglie S32K5 , S32N7 e S32J100 di NXP, i nuovi transceiver PMD formano una soluzione di sistema completa che supporta comunicazioni Ethernet protette end-to-end. Ciò consente agli OEM di implementare architetture di elaborazione zonali e centrali scalabili con sicurezza integrata ed elevata affidabilità.
Per applicazioni di automazione industriale e degli edifici, il TJF1410 offre le stesse innovative funzionalità PMD, consentendo la sostituzione di bus di campo legacy come Modbus o RS-485 con Ethernet multi-drop. Sfrutta i vantaggi di una rete unificata, di una maggiore scalabilità e di una comunicazione sicura a livello di sistema. Il dispositivo supporta anche applicazioni industriali complesse, come gli interruttori automatici degli edifici, superando di gran lunga le linee guida relative al numero di nodi e alla lunghezza dei cavi previste dallo standard automobilistico Open Alliance TC14 per i transceiver PMD.
In combinazione con la serie di microcontrollori MCX A di NXP, il TJF1410 offre una soluzione di sistema 10BASE-T1S completa per applicazioni di automazione industriale e degli edifici, ottimizzando i costi di sistema. I prossimi modelli della serie MCX A integreranno porte 10BASE-T1S, combinandosi con il TJF1410 per semplificare la complessità del sistema e ridurre i costi della distinta base (BOM).
I transceiver sono disponibili: NXP ha già avviato i primi programmi per i clienti che integreranno questi dispositivi nelle architetture future.
Ulteriori informazioni: nxp.com/TJA1410 e nxp.com/TJF1410.
