Nuovo amplificatore operazionale Zero-Drift di ROHM ad alta precisione, insensibile alle variazioni di temperatura

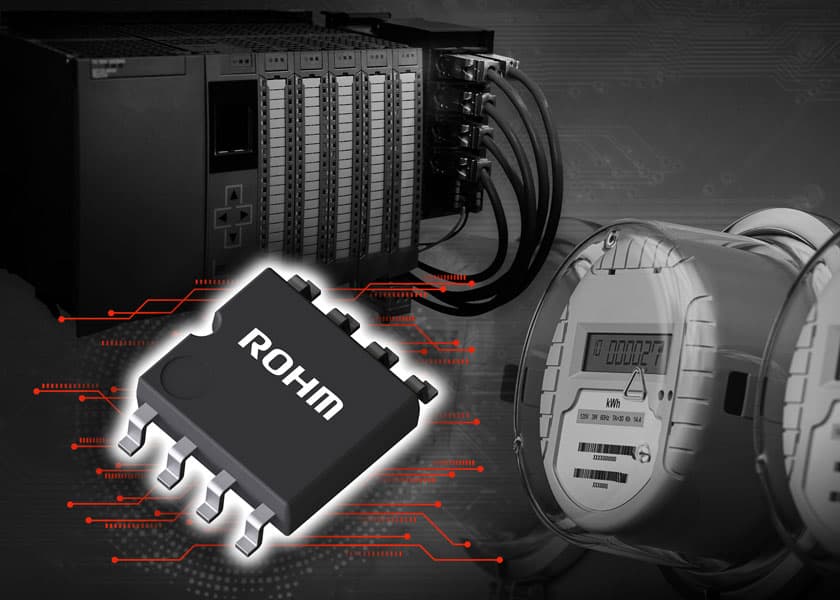

Nuovo amplificatore operazionale Zero-Drift di ROHM

La tensione di offset in ingresso di 9 µV e la deriva di temperatura di 0,5 µV/°C consentono un controllo accurato delle apparecchiature industriali.

ROHM ha sviluppato l’amplificatore operazionale a deriva zero LMR1002F-LB. Progettato per i dispositivi elettronici industriali e di consumo, riduce al minimo sia la tensione di offset in ingresso sia la deriva di temperatura. In grado di amplificare in modo accurato i segnali di uscita provenienti da sensori installati in dispositivi di misurazione di diverso tipo, questo nuovo amplificatore operazionale è ideale per applicazioni di rilevamento della corrente, ad esempio in inverter per il controllo dell’alimentazione e rilevatori di gas / flusso / pressione / temperatura.
Nuovo amplificatore operazionale Zero-Drift di ROHMIl ruolo degli amplificatori operazionali

Via che le apparecchiature industriali e automotive si fanno sempre più sofisticate e i requisiti in materia di controllo delle applicazioni più accurati, i sensori ambientali vengono utilizzati sempre più frequentemente per la misurazione della temperatura, della pressione e delle concentrazioni di gas – ad esempio l’anidride carbonica – allo scopo di promuovere una società più sostenibile. I segnali dei sensori, tuttavia, sono così deboli che si rende necessaria la loro amplificazione; ad esempio, se un amplificatore operazionale generico con una tensione di offset di 1 mV viene utilizzato per amplificare il segnale del sensore di un fattore mille, anche la tensione di offset aumenta di tale valore, cosa che comporta un errore di 1 V (1.000 mV) nell’uscita del segnale. Allo stesso tempo, la deriva di temperatura della tensione di offset in ingresso, che varia in base alla temperatura e al tempo, è difficile da compensare.

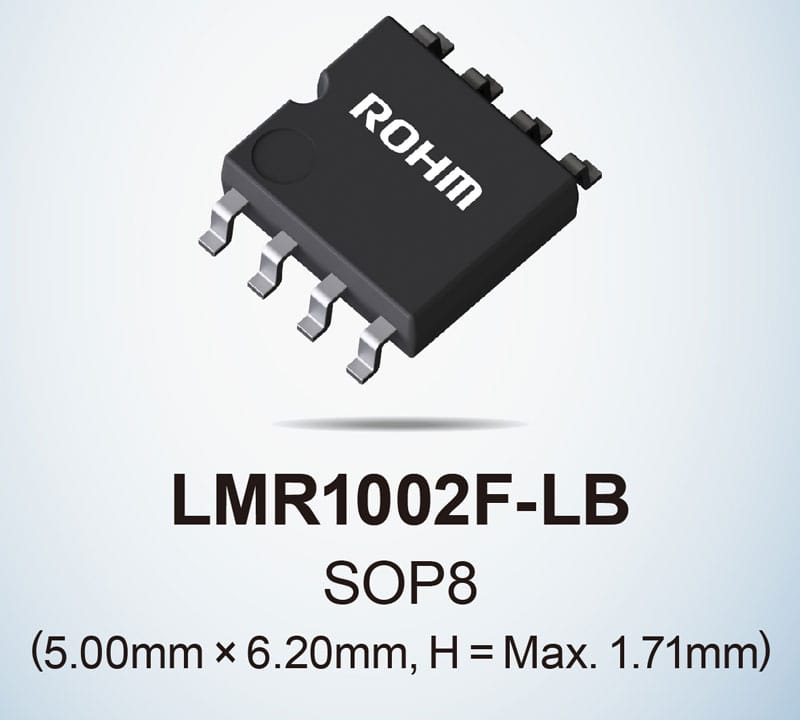

Il nuovo operazionale a deriva zero LMR1002F-LB

Per ovviare al problema, ROHM ha sviluppato un amplificatore operazionale a deriva zero che sfrutta una tecnologia per i circuiti analogici proprietaria, messa a punto nel corso di molti anni. Il modello LMR1002F-LB è il primo amplificatore operazionale a deriva zero di ROHM basato sulla tecnica chopper. Diversamente dagli amplificatori operazionali a basso offset tradizionali dotati di una tensione di offset in ingresso tipica di 150 µV (max), il nuovo prodotto di ROHM limita la tensione di offset in ingresso a soli 9 µV (ovvero il 94% in meno). In questo modo si elimina l’esigenza di software o componenti periferici per la regolazione della tensione di offset in ingresso, riducendo sia le ore di progettazione che i costi del personale.

Inoltre, la deriva della temperatura della tensione di offset in ingresso è di soli 0,05 µV/°C (max) nel range della temperatura di esercizio da -40 °C a +125 °C, vale a dire la più bassa tra gli amplificatori operazionali di ROHM. Consentendo l’amplificazione accurata dei segnali dei sensori senza deriva dovuta alle variazioni ambientali (ad esempio la temperatura), il nuovo amplificatore contribuisce al controllo ad alta precisione delle apparecchiature industriali negli stabilimenti. Questa caratteristica, abbinata a un ampio range di tensione di alimentazione, compreso tra 2,7 V e 5,5 V nonché all’ingresso/uscita rail-to-rail, lo rende perfetto per una vasta gamma di applicazioni industriali.

In futuro ROHM continuerà ad ampliare la sua line-up di amplificatori operazionali a deriva zero e a svilupparne le prestazioni. ROHM si concentrerà anche sul miglioramento delle prestazioni delle line-up di amplificatori operazionali riducendone il rumore e l’offset, e al contempo aumentando il risparmio di energia e ampliando il range di tensione di alimentazione richiesto dai mercati delle apparecchiature industriali e automotive.

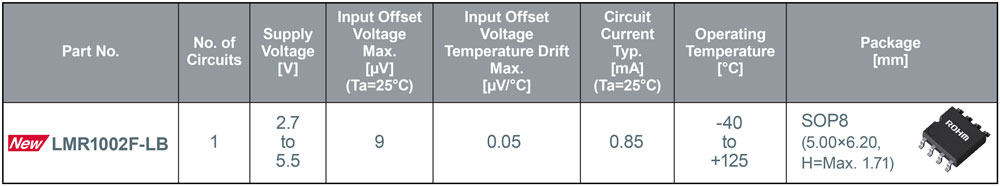

Line-up di prodotti

Esempi applicativi

• Apparecchiature industriali: inverter per il controllo dell’alimentazione, inverter fotovoltaici, monitoraggio di batterie di accumulo, manometri, misuratori di portata, controller di temperatura, rilevatori di gas, ecc.
• Apparecchi di consumo: frigoriferi, lavatrici, climatizzatori, ecc.
Ulteriori informazioni sono disponibili al seguente link.
