La combinazione di una limitazione di sovracorrente regolabile e della modalità di commutazione del carico capacitivo (CLS) fornisce una risposta flessibile ai diversi requisiti in ambito automobilistico, in particolare per le applicazioni ADAS critiche per la sicurezza.
L’architettura E/E delle moderne autovetture richiede soluzioni affidabili e intelligenti che proteggano i carichi sensibili da eventi di sovracorrente e garantiscano un rapido isolamento dei guasti verso il sistema di distribuzione dell’alimentazione.
Per soddisfare queste esigenze, Infineon Technologies introduce il nuovo portafoglio di interruttori smart di alimentazione high-side per autoveicoli PROFET Load Guard 12V. La combinazione di una limitazione di sovracorrente regolabile e della modalità di commutazione del carico capacitivo (CLS) fornisce una risposta flessibile ai diversi requisiti della moderna distribuzione dell’alimentazione secondaria e fornisce meccanismi di protezione per l’integrazione ADAS critica per la sicurezza.
I nuovi dispositivi PROFET Load Guard 12V a doppio e singolo canale offrono un’ampia gamma di limitazione di corrente tra 0,3 e 8,7 A, a seconda dell’RDS(ON). Questa funzione consente di impostare il livello di protezione in base ai requisiti del sistema senza l’intervento del microcontrollore. Evita i picchi di corrente che mettono in pericolo i carichi e fornisce un rapido isolamento dei guasti sul lato della distribuzione dell’alimentazione in caso di condizioni di sovraccarico dovute a guasti nei carichi, ad esempio nel sensor fusion box. Anche i carichi con un elevato valore capacitivo, come ADAS o moduli display, possono essere accesi rapidamente utilizzando la modalità di commutazione del carico capacitivo (CLS) dei dispositivi.
La modalità CLS consente di caricare capacità di diversi millifarad rimanendo all’interno dell’area operativa sicura (SOA) degli interruttori di alimentazione high-side intelligenti, aumentando la robustezza complessiva del sistema. Inoltre, fornendo una Safety-Application-Note, i dispositivi PRO SIL ISO26262-ready semplificano l’uso in applicazioni relative alla sicurezza funzionale, con la migliore precisione di rilevamento per le basse correnti della categoria che consente una diagnostica e un monitoraggio accurati del modulo.
L’ampia gamma di tensioni operative della famiglia PROFET Load Guard 12V – da 3 V (avviamento: 2,7 V) a 28 V – combinata con la limitazione di sovracorrente regolabile e la modalità CLS, offre la massima flessibilità. Se i requisiti di carico o di sistema cambiano, la soglia limite di sovracorrente analogica può essere facilmente adattata alle nuove condizioni. Ciò si ottiene semplicemente cambiando il resistore collegato al pin OCT. Oltre alla flessibilità, questa caratteristica consente anche la protezione dei cavi basata su hardware, per carichi indipendenti dal tempo. La modalità CLS espande ulteriormente il potenziale di carico e risponde al crescente numero di carichi capacitivi.

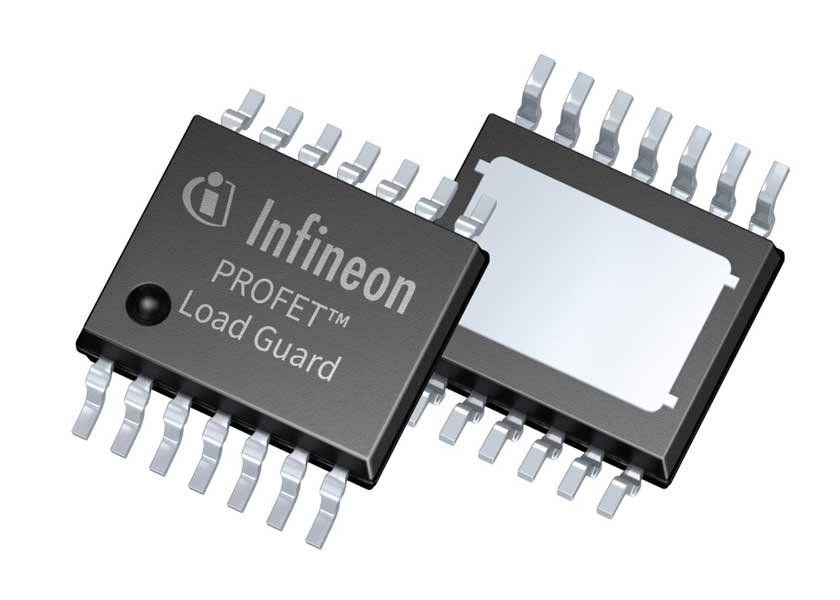

Con corrente di 2-3 A, la famiglia è composta da due dispositivi da 90 mΩ e due da 50 mΩ, entrambi disponibili come interruttori di alimentazione smart high-side a canale singolo e doppio. Il package PG-TS-DSO-14 offre un’elevata compatibilità con altri dispositivi SMART7 come PROFET +2 12V. I carichi con un’elevata quota capacitiva possono essere facilmente indirizzati tramite la modalità CLS integrata, consentendo di caricare rapidamente condensatori di grandi dimensioni all’interno dell’area operativa sicura (SOA) del PROFET Load Guard 12V. L’elevata precisione del rilevamento di corrente (kILIS) anche nel caso di correnti molto basse, consente elevati prestazioni.
Per supportare il processo di progettazione dei dispositivi PROFET Load Guard 12V, la famiglia è integrata nello strumento PROFET Guard, disponibile nell’Infineon Developer Center. Questo strumento supporta la valutazione della capacità di protezione del sistema dei dispositivi PROFET Load Guard 12V con uno specifico profilo; consente anche di calcolare il valore corretto della resistenza per la limitazione di sovracorrente.
La famiglia PROFET Load Guard 12V è già in produzione. Ulteriori informazioni e modelli di simulazione sono disponibili al seguente link.
