Questi sistemi di temporizzazione ad alte prestazioni e di piccole dimensioni sono progettati per applicazioni di difesa in ambienti in cui non è disponibile il segnale GNSS.
Le applicazioni aerospaziali e di difesa si affidano alla tecnologia di Posizione, Navigazione e Temporizzazione (PNT) per garantire precisione e affidabilità mission-critical. Tuttavia, l’integrazione della PNT in un progetto richiede una vasta conoscenza del settore. Per accelerare il processo di sviluppo, Microchip Technology presenta il suo portfolio di moduli GNSS Disciplined Oscillator (GNSSDO) che integrano le tecnologie di orologi atomici e oscillatori embedded dell’azienda, tra cui il Chip-Scale Atomic Clock (CSAC), il Miniature Atomic Clock (MAC) e gli oscillatori al quarzo con controllo di temperatura (OCXO, Oven-Controlled Quartz Crystal Oscillator).
I moduli GNSSDO elaborano i segnali di riferimento provenienti dal GNSS o da una sorgente di clock alternativa e indirizzano l’oscillatore di bordo al segnale di riferimento, consentendo tempi precisi, stabilità e prestazioni di holdover in base ai requisiti dell’applicazione finale. Questi GNSSDO sono utilizzati in applicazioni militari e di difesa come radar, comunicazioni satellitari (SATCOM), radio portatili o per piattaforme veicolari e altre applicazioni PNT critiche, inclusi gli ambienti privi di copertura GNSS.
Un modulo GNSSDO funge da sottosistema PNT all’interno di un progetto di sistema più ampio o come sistema autonomo, fornendo una temporizzazione precisa, fondamentale per qualsiasi sistema ad alte prestazioni. Gli oscillatori locali utilizzati nei moduli GNSSDO sono progettati e prodotti da Microchip, garantendo ai clienti elevata affidabilità. Altri componenti Microchip presenti nel modulo includono microcontrollori (MCU) a 32 bit e FPGA SmartFusion.

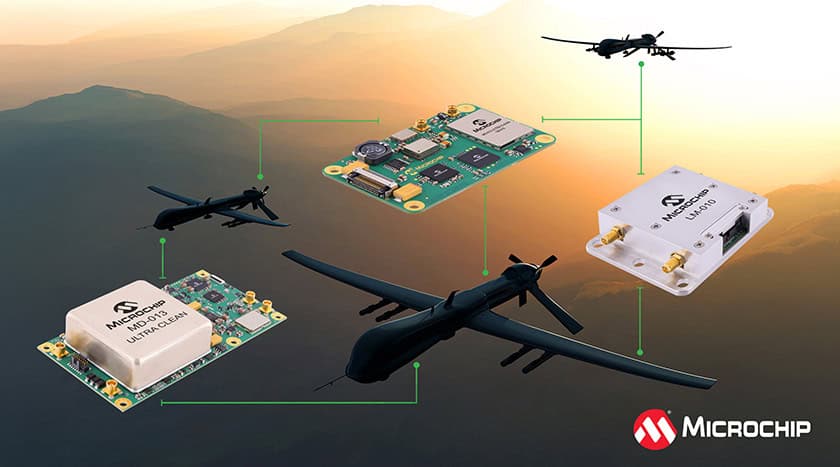

I nuovi moduli GNSSDO di Microchip includono:
- Il modulo MD-013 ULTRA CLEAN è il modulo GNSSDO standard più performante di Microchip, in grado di supportare diverse costellazioni GNSS, tra cui GPS, Galileo, BeiDou e NavIC, oppure un ingresso di riferimento esterno. Questo modulo è progettato attorno a un OCXO ad alte prestazioni che consente uscite con rumore di fase ultra-basso ed elevate caratteristiche di stabilità in frequenza.
Le specifiche relative al rumore di fase sono -119 dBc/Hz con un offset di 1 Hz e un rumore di fondo di -165 dBc/Hz. La stabilità in frequenza a breve termine, misurata tramite deviazione di Allan (ADEV), è pari a 3E-13 @ 1s tau, 6E-13 @ 10s tau e 9E-13 @ 100s tau. Questo modulo può generare uscite TTL da 1 PPS, onda sinusoidale da 10 MHz e onda quadra da 10 MHz, che vengono indirizzate a un ricevitore GNSS monobanda a 72 canali integrato, con la possibilità di passare a un ricevitore multi-GNSS dual-band L1/L2 o L1/L5 configurabile. - L’MD-300 è il modulo GNSSDO di Microchip per ambienti difficili, con dimensioni di appena 1,5 × 2,5 pollici. L’MD-300 integra un MEMS OCXO o TCXO come oscillatore locale, consentendo una bassa sensibilità g, un’elevata tolleranza a urti e vibrazioni e una bassa risposta ai transitori termici. Grazie alle sue prestazioni in termini di dimensioni, peso e potenza (SWaP), l’MD-300 è ideale per applicazioni come droni e sistemi portatili. Il modulo può essere collegato a un ricevitore GNSS integrato o a un riferimento esterno e generare segnali ad alte prestazioni da 10 MHz e 1 PPS.
- L’LM-010 è un PPS disciplined module che fornisce una temporizzazione precisa per applicazioni in orbita terrestre bassa (LEO) che richiedono tolleranza alle radiazioni unita a stabilità e capacità di holdover. Come modulo di piattaforma standard, l’LM-010 fornisce sia uscite TTL da 1 PPS che sinusoidali da 10 MHz, disciplinate su un ingresso di riferimento esterno. Il modulo integra al suo interno l’OCXO a correzione digitale di Microchip o il CSAC SA.45 a basso consumo.
I commenti
“L’esperienza di Microchip nei sistemi PNT è fondamentale per aiutare i nostri clienti a integrare perfettamente questi moduli GNSSDO nei loro progetti”, ha affermato Randy Brudzinski, vicepresidente aziendale della business unit Frequency and Time Systems di Microchip.
“I nostri prodotti possono essere adattati per soddisfare i requisiti specifici di ogni applicazione, sia attraverso una soluzione personalizzata che tramite modifiche incrementali al prodotto standard. Forniamo una soluzione end-to-end per semplificare il processo di sviluppo”.
I moduli GNSSDO di Microchip utilizzano un protocollo di comunicazione seriale comune e un’interfaccia utente grafica (GUI) per il comando e il controllo dell’unità. Tramite il software è possibile configurare una varietà di parametri, tra cui ingressi, tracking GNSS e observableos, nonché la segnalazione di messaggi provenienti dall’interfaccia seriale.
Microchip offre un ampio portafoglio di soluzioni ad alta affidabilità progettate per il settore aerospaziale e della difesa, tra cui MCU Radiation-Tolerant (RT) e Radiation-Hardened (RH), FPGA e PHY Ethernet, dispositivi di potenza, prodotti RF, soluzioni di temporizzazione e componenti discreti, dal bare die ai moduli di sistema.
Inoltre, Microchip offre un’ampia gamma di componenti in pronta consegna (QPL) per servire al meglio i propri clienti. Ulteriori informazioni sulle soluzioni Microchip per il settore aerospaziale e della difesa, sono disponibili sull’apposita pagina web dell’azienda.
Strumenti di sviluppo
Il portfolio GNSSDO è supportato dal software VDOM3 e dall’interfaccia utente grafica (GUI) di Microchip, per aiutare gli sviluppatori a regolare i parametri prestazionali dei moduli GNSSDO e a testare rapidamente l’integrazione di questi prodotti nei loro sistemi. È disponibile anche il kit di valutazione MD-01X per collegare e monitorare facilmente la serie MD-01 di GNSSDO.
I moduli GNSSDO sono già disponibili in volumi.
