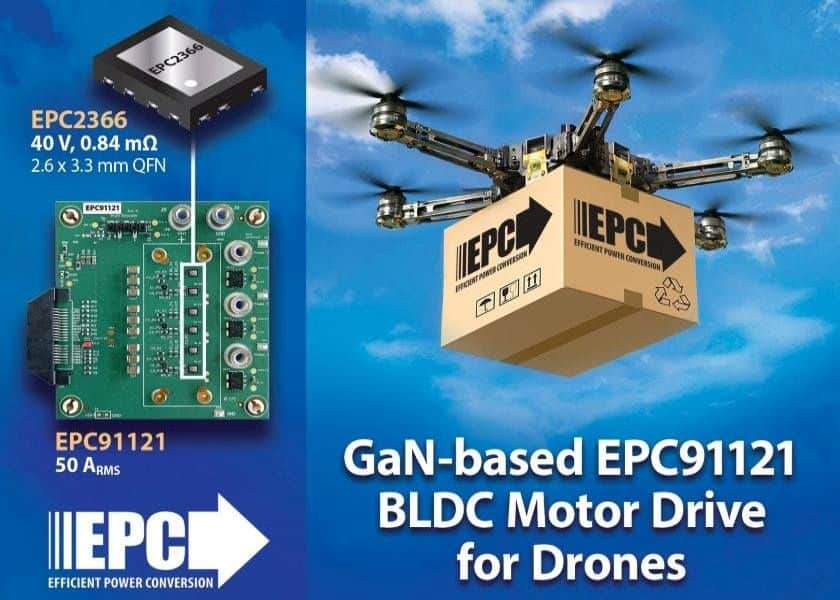

In occasione di APEC 2026, EPC (Efficient Power Conversion) presenta la scheda di valutazione EPC91121, una soluzione completa di inverter trifase in grado di erogare fino a 70 A di picco (50 ARMS) basata sul transistor di potenza eGaN Gen-7 EPC2366.
Con dimensioni di 79 mm × 80 mm, l’EPC91121 è progettato per la prototipazione rapida di architetture avanzate di azionamento motori in applicazioni quali droni, robotica, automazione industriale, utensili elettrici portatili e altri sistemi elettromeccanici compatti in cui elevata efficienza e densità di potenza sono fondamentali.
L’EPC91121 è una soluzione completa di inverter trifase in grado di erogare fino a 70 A di picco (50 ARMS). La scheda eroga corrente in uscita da tensioni di ingresso comprese tra 18 V e 30 volt, risultando ideale per sistemi alimentati a batteria con una tensione di circa 24 V. Progettata per la prototipazione e la valutazione rapida, la scheda integra le funzioni chiave necessarie per un inverter per azionamenti motore, tra cui gate driver, alimentatori di mantenimento, monitoraggio di tensione e temperatura e rilevamento di corrente.
Il rilevamento di corrente ad alta larghezza di banda su tutte e tre le fasi supporta misurazioni fino a ±125 A, mentre il rilevamento della tensione di fase e del bus DC fornisce il feedback necessario per un monitoraggio preciso e tecniche avanzate di controllo del motore come il controllo orientato al campo (FOC) e la modulazione space-vector PWM.
Tra le funzionalità aggiuntive figurano le interfacce per encoder e sensori di Hall, nonché molteplici punti di test, che semplificano l’integrazione del sistema, la misurazione e il debug durante la fase di sviluppo.
Al centro del progetto c’è il transistor FET eGaN di settima generazione a 40 V EPC2366, caratterizzato da una resistenza di conduzione di appena 0,84 mΩ che garantisce una conversione di potenza estremamente efficiente e prestazioni di commutazione rapidissime. La piattaforma di valutazione supporta frequenze di commutazione PWM fino a 150 kHz, significativamente superiori rispetto ai tipici azionamenti per motori basati su silicio. Questa capacità permette agli ingegneri di ridurre le dimensioni dei componenti magnetici, minimizzare le perdite di commutazione e migliorare la reattività complessiva del sistema.
I commenti
“Con l’EPC91121 gli ingegneri possono valutare progetti di inverter trifase ad alta frequenza basati su GaN, sfruttando al contempo le interfacce di rilevamento e controllo integrate per un controllo avanzato dei motori“, ha affermato Marco Palma, Direttore dei sistemi e delle applicazioni per azionamenti motore presso EPC.
Il layout ottimizzato della scheda garantisce una commutazione a bassa distorsione, riducendo il rumore acustico del motore e l’ondulazione di coppia, mantenendo al contempo il rapporto dv/dt al di sotto di 10 V/ns per un funzionamento stabile e una migliore compatibilità elettromagnetica. Per uno sviluppo rapido, la scheda è dotata di un’interfaccia controller a 40 pin compatibile con piattaforme di Renesas, Microchip, Texas Instruments e STMicroelectronics, consentendo agli ingegneri di sfruttare gli ecosistemi di controllo motore esistenti.
I file di supporto alla progettazione completi, inclusi gli schemi, la distinta dei materiali (BOM) e i file Gerber, sono disponibili sulla pagina di prodotto EPC91121.
La scheda di valutazione EPC91121 ha un prezzo di 335 dollari. Schede e dispositivi di riferimento sono disponibili presso Digi-Key con consegna immediata: https://www.digikey.com/en/supplier-centers/epc
